养老服务图形符号标识

养老服务图形符号标识

1 范围

本标准规定了养老服务图形符号标识。

本标准适用于提供养老服务的各类设施设备。

2 规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB 2893  安全色

GB 2894  安全标志及其使用导则

GB 5768.2-2009  道路交通标志和标线 第2部分:道路交通标志

GB 13495  消防安全标志

GB 15630  消防安全标志设置要求

GB 50763  无障碍设计规范

GB/T 10001.1-2012  公共信息图形符号 第1部分：通用符号

GB/T 10001.2-2006  标志用公共信息图形符号 第2部分：旅游休闲符号

GB/T 10001.4-2009  标志用公共信息图形符号 第4部分：运动健身符号

GB/T 10001.6-2006  标志用公共信息图形符号 第6部分：医疗保健符号

GB/T10001.9-2008  标志用公共信息图形符号 第9部分：无障碍设施符号

GB/T 15565.1-2008  图形符号 术语 第1部分：通用

GB/T 15565.2-2008  图形符号 术语 第2部分：标志及导向系统

GB/T 15566.1-2007  公共信息导向系统 设置原则与要求 第1部分总则

GB/T 16903.1-2008  标志用图形符号表示规则 第1部分 公共信息图形符号的设计原则

GB/T 20501.1-2013  公共信息导向系统 导向要素的设计原则与要求 第1部分：总则

GB/T 20501.2-2013  公共信息导向系统 导向要素的设计原则与要求 第2部分：位置标志

GB/T 31521  公共信息标志材料、构造和电气装置的一般要求

3 术语与定义

下列术语和定义适用于本文件。

3.1

符号  symbol

表达一定事物或概念，具有简化特征的视觉形象。

[GB/T 15565.1-2008,2.3]

3.2

图形符号 graphical symbol

以图形为主要特征，信息传递不依赖于语言的符号。

[GB/T 15565.1-2008,2.5]

3.3

标识  signboard

记号，符号或标志物。用以标示，便于识别。

4 基本要求

4.1 图形符号标识的设计和使用，应按照GB 2893、GB 2894、GB 5768.2、GB13495、GB 50763、GB/T 10001.1、GB/T 10001.2、GB/T 10001.4、GB/T 10001.6、GB/T 10001.9、GB/T 16903.1、GB/T 20501.1、GB/T 20501.2和GB/T 31200的要求。

4.2 养老机构内设医疗机构，图形符号标识的设置和使用应符合卫生部门的规定。

5 分类

养老服务图形符号标识包括但不限于下列分类:

——通用

——安全与警示

——生活与照护

——护理与医疗

——交通与导向

6 规格与参数

6.1 颜色

应符合GB 2893、GB/T20501.1-2013第6.4条的规定。

6.2 图形

6.2.1 本标准附录A中的样图来源为规范性引用文件的，应按样图使用。

6.2.2 本标准附录A中的样图来源为非规范性引用文件的，宜按样图使用。

6.2.3 本标准附录A中未收录样图的，如提供养老服务的设施徽标（LOGO）、引导牌、平面图、紧急疏散图、楼层号、门牌号等，可自行设计。

6.3 尺寸

6.3.1 安全图形符号标识尺寸应符合GB 2894、GB 13495.1-2015附录A、GB15630的规定。

6.3.2 交通图形符号标识尺寸应符合GB 5768.2-2009第3.8条的规定。

6.3.3 其他图形符号标识尺寸应符合GB/T 20501.1-2013中附录A的规定。

6.4 材质

6.4.1 应按GB/T 31521-2015中第6.1条的规定，根据不同安装场所的要求，选择防水、防潮、防腐蚀、防火、耐磨、抗风压的材质。

6.4.2 应使用环保材质，坚固和耐腐蚀。

6.4.3 受风压影响的图形符号标识应采用防风压材质。

6.4.4 图形符号标识的外观和结构应确保在使用寿命期内。

6.4.5 图形符号标识由塑料和金属等材质制成时，应防止温度变化出现热胀冷缩而损坏。

6.4.6 图形符号标识结构中使用塑料材料应是耐受紫外线材料，或紫外线老化防护材料。

6.5 文字

6.5.1 由字母、数字、汉字或其组合形成的符号和由文字、颜色或边框等组合形成的标志应符合GB/T15565.2要求。

6.5.2 图形符号标识需配文字解释说明或传递附加信息的，文字宜在下方。

7 设置与安装

7.1 设置

7.1.1 通用图形符号标识，应包括但不限于在公共区域、办公区域、医疗区域、老年人居住区域、老年人活动区域、仓储和操作区域。机构标志（logo）、引导牌、平面图、紧急疏散图、楼层号、内部门牌号等，可根据实际情况进行设置。

7.1.2 安全与警示图形符号标识，应包括但不限于在公共区域、办公区域、医疗区域、老年人居住区域、老年人活动区域、仓储和操作区域。

7.1.3 生活与照护图形符号标识，应设置在老年人居住区域和老年人活动区域。

7.1.4 医疗与护理图形符号标识应设置在医疗护理区域。

7.1.5 交通与导向图形符号标识的设置，应包括但不限于公共区域、车辆出入口、道路、停车场所。

7.2 安装

7.2.1 图形符号标识应安装在无视线遮挡的位置，不应安装在活动物体上，不应被覆盖。

7.2.2 悬挂高度应符合GB/T 15566.1-2007中第7.6条的规定，安装不应少于两个与墙壁或支撑结构相连的连接件。

8 管理与维护

8.1 应建立图形符号标识管理规范，明确管理维护人员。

8.2 应定期对图形符号标识进行清洁，保持清晰和完整。

8.3 应定期检查图形符号标识，破损或内容发生变化，及时修整或更换。

附录  A

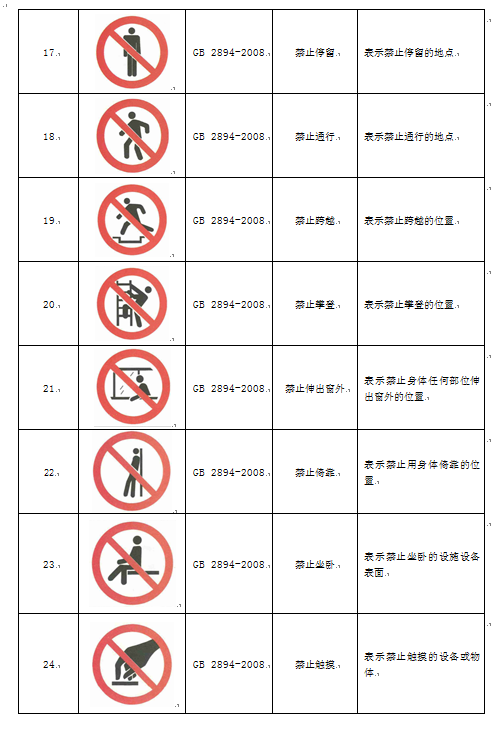

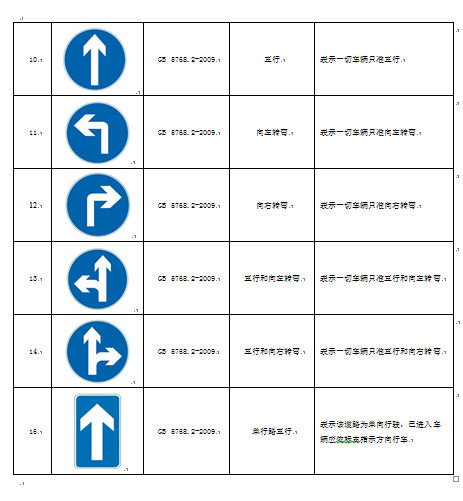

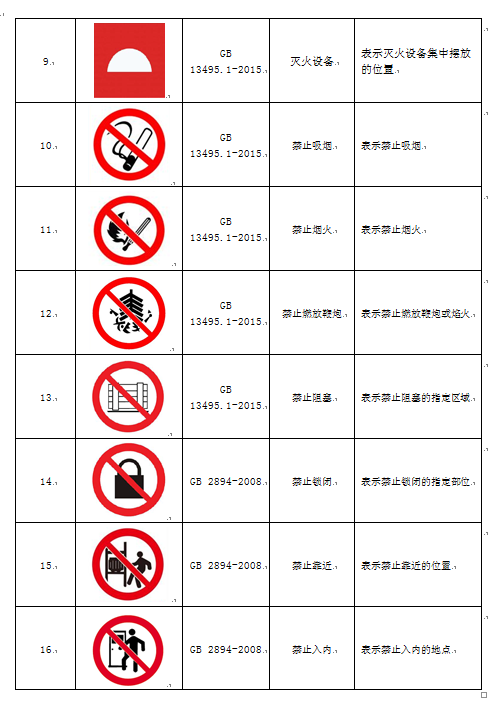

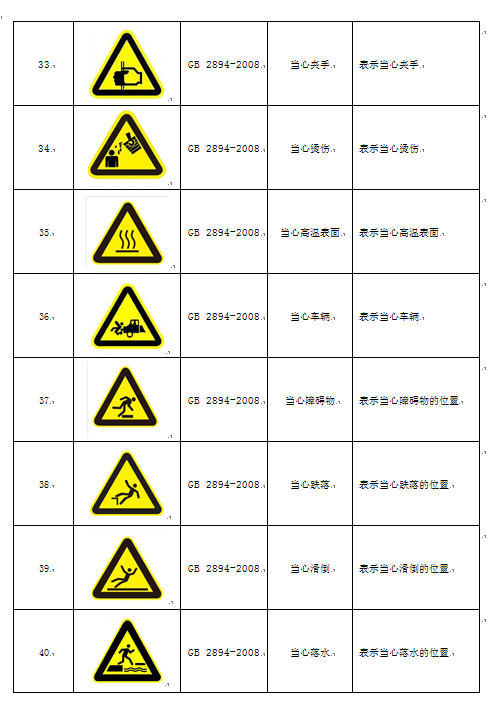

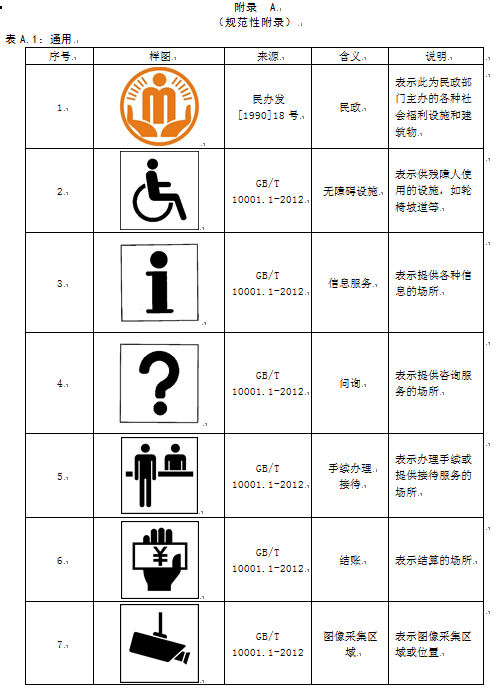

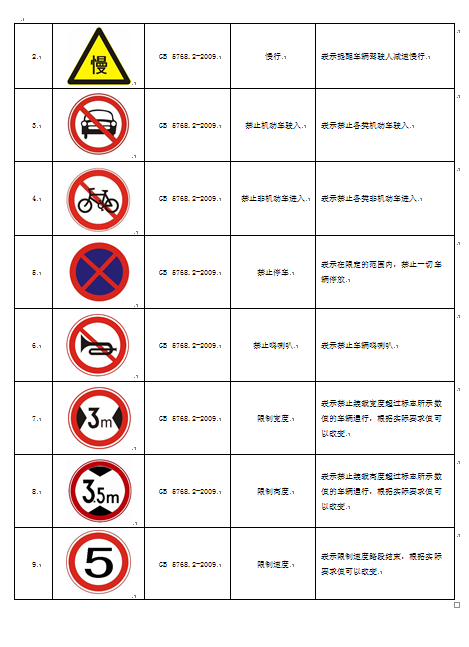

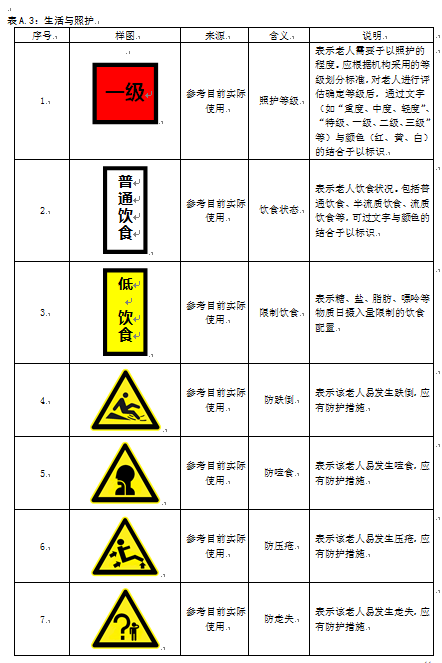

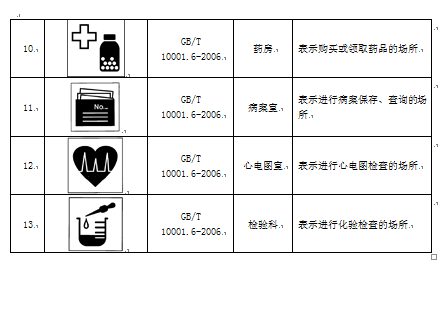

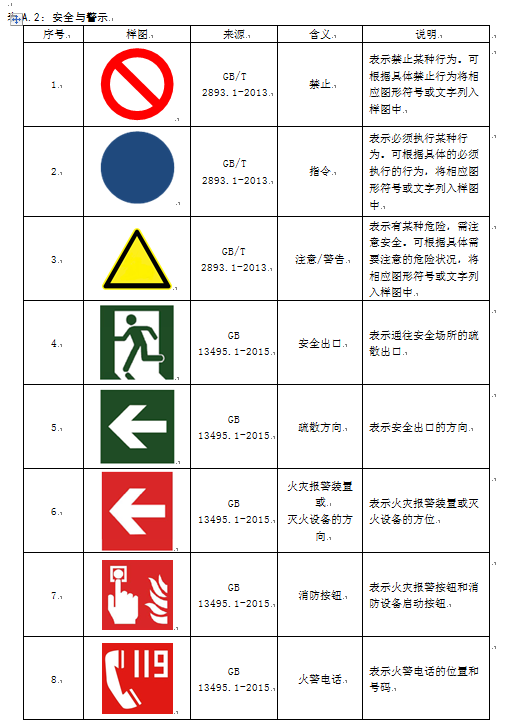

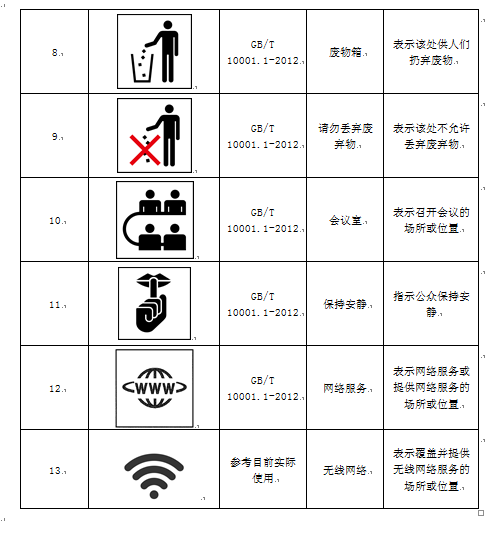

（规范性附录）
